Трансивер (приемопередатчик) AWTRX-1 G5 является часть системы беспроводного управления светом.
Оборудование Akurat Lighting
W-DMX обеспечивают надежную беспроводную передачу сигнала DMX на осветительное оборудование по радиоканалу.
Передающая часть
Akurat W-DMX работает с любым контроллером освещения DMX, совместимым со стандартом DMX512-A. Приемные модули Akurat W-DMX были разработаны для работы со светодиодными панелями Akurat MK2, но система позволяет подключать сигнал к любому DMX-совместимому осветительному устройству.
Система Akurat W-DMX использует технологию W-DMX шведской компании Wireless Solution и совместима со всеми устройствами W-DMX G5 и более поздними версиями Wireless Solution - одним из бесспорных лидеров на рынке беспроводной передачи сигналов DMX.
Основные компоненты системы Akurat W-DMX:

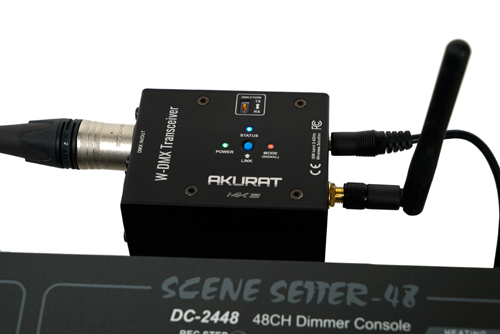

- AWTRX-1 G5 - Трансивер (приемопередатчик) W-DMX - передатчик сигнала W-DMX. Трансивер подключается к выходу контроллера DMX (также может работать как приемник сигнала)
- AWRX-1 G5 - Приемник W-DMX - приемник сигнала W-DMX. Приемник подключается к выделенному USB-входу в панелях Akurat MK2 и SECTOR
СХЕМА БЕСПРОВОДНОЙ СЕТИ СВЕТОДИОДНЫХ ПАНЕЛЕЙ
(для увеличения нажмите на схему)
ПОДРОБНОСТИ
Радиосигнал
Система W-DMX использует радиоканал, реализованный в диапазоне ISM 2,4 ГГц (опционально 2,4 + 5,2 + 5,8 ГГц) с использованием модуляции AFHSS (Adaptive Frequency Hopping Spread Spectrum). Принцип этой модуляции заключается в быстром переходе от канала к каналу с использованием настраиваемой скремблированной последовательности. Система интеллектуально ищет занятые каналы и намеренно избегает их, чтобы минимизировать помехи. Методы скачкообразной перестройки частоты были впервые использованы военными США, потому что их трудно преднамеренно заглушить, и, если вы не знакомы с последовательностью скачкообразной перестройки частоты, подслушивать практически невозможно. Радиопередатчик W-DMX Transceiver соответствует требованиям европейской директивы RED 2014/53 / EU и FCC (соответствует части 15 правил FCC).

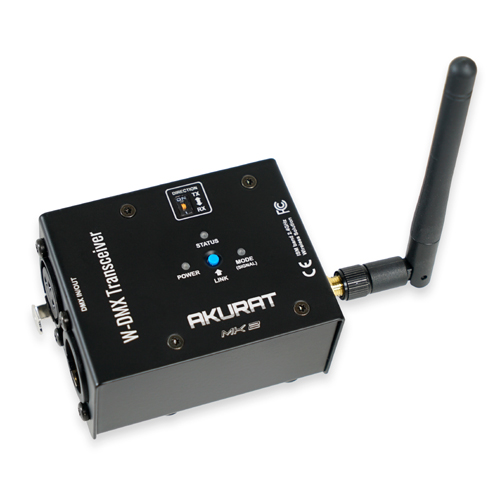

Трансивер Akurat W-DMX Transceiver
Основная функция трансивера - преобразовать DMX-сигнал с выхода контроллера освещения в радиосигнал, совместимый со стандартом W-DMX, и отправить его в эфир через антенну. Устройство может передавать данные со всех 512 каналов одной вселенной DMX. Сигнал может быть получен только приемниками, которые ранее были сопряжены с трансивером. Каждый приемник может быть сопряжен только с одним приемопередатчиком. Процесс подключения новых приемников инициируется нажатием кнопки «LINK».

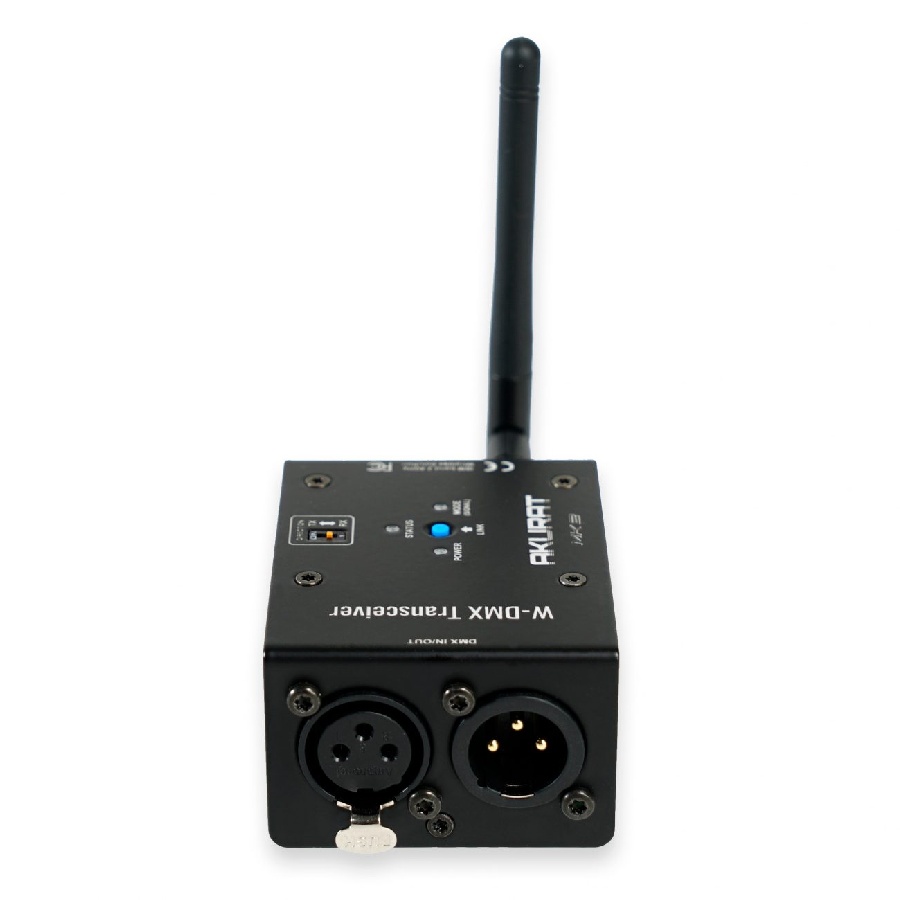

Устройство оснащено светодиодными индикаторами, которые показывают текущий статус. Разъемы XLR позволяют подключать трансивер к линии DMX. Доступны версии с 5-контактными и 3-контактными розетками. Трансивер снабжен прочным алюминиевым корпусом размером 75x60x40 мм.
Для трансивера требуется внешний источник питания с напряжением в диапазоне 5-24 В и током до 200 мА. Для этой цели можно использовать разъем USB, который часто оснащен консолями DMX.
Уникальной особенностью трансивера является возможность изменять направление передачи и использовать его в качестве приемника W-DMX. В этом случае после сопряжения с активным передатчиком W-DMX устройство выдает стандартный сигнал DMX через разъемы XLR и может быть подключено к любому светильнику или многим светильникам, совместимым с DMX512-A.

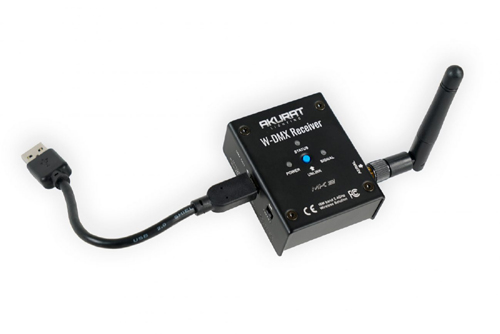

Приемник Akurat W-DMX Receiver
Приемник W-DMX был разработан для использования с панелями Akurat Lighting MK2.
Приемник подключается к USB-разъему, расположенному в зоне «DMX Terminal» каждого светильника.
После подключения и закрепления приемника с помощью липучки, комплект готов к беспроводной работе, пока он находится в зоне действия передатчика W-DMX. Приемник может принимать сигналы только от передатчика, с которым он был ранее сопряжен.
